Машина за намотавање кућишта са двоструким краком за високофреквентни трансформатор

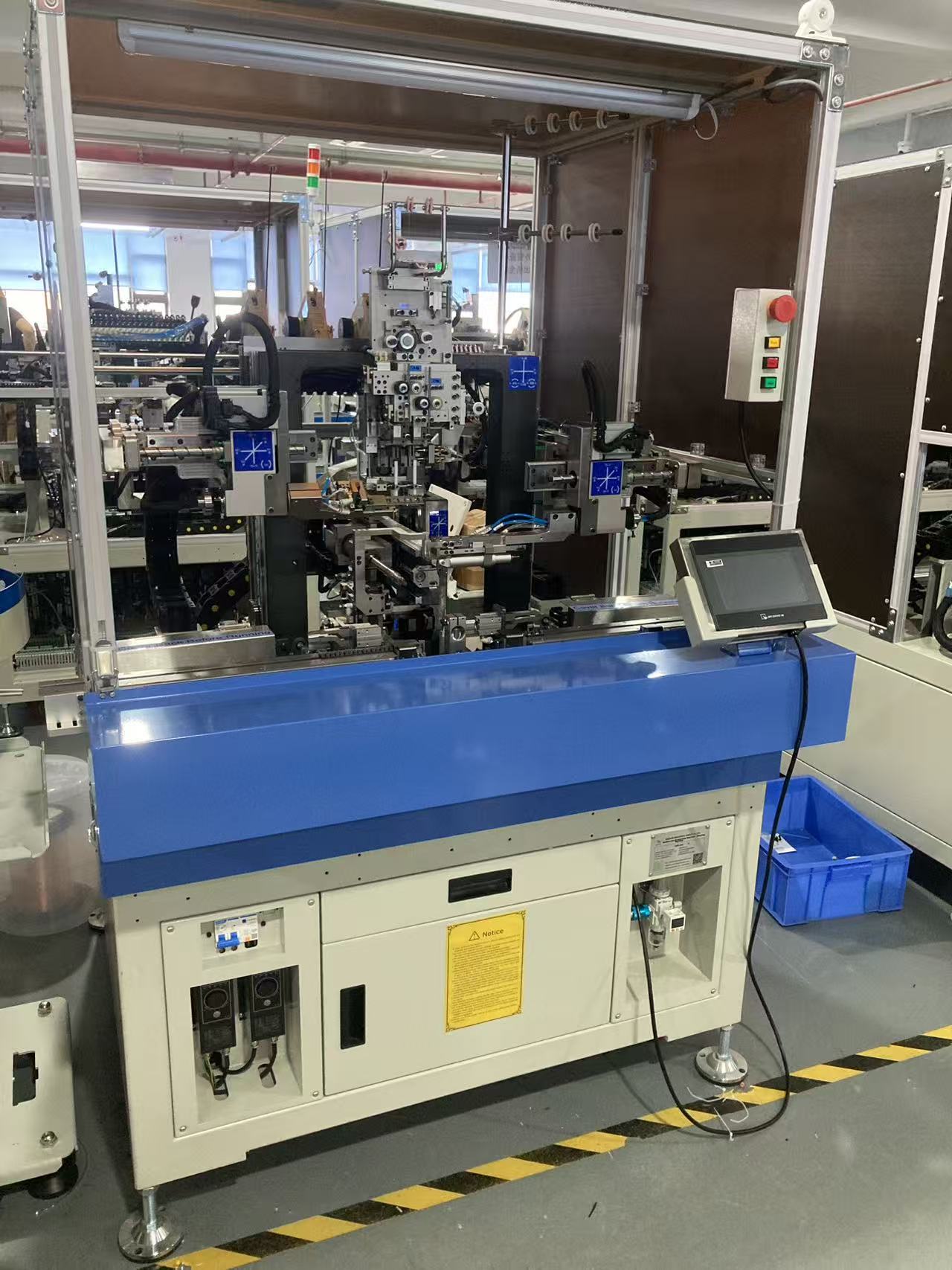

ГВД‑С22 Машина за намотавање кућишта са дуплим краком|Аутоматско намотавање завојнице трансформатора



ГВД‑С22 машина за намотавање кућишта са дуплим краком интегрише увлачење навоја, намотавање, међуслојно лепљење траком и формирање зидова баријере. 5000брзине обртаја у минути за производњу високофреквентних трансформатора и индуктора. Подржава конфигурацију вишежичне, уплетене жице и линијске производне линије.



Преглед производа:

Машина за намотавање кућишта са дуплим краком ГВД-С22 је решење за аутоматско намотавање калемова високих перформанси пројектовано за високофреквентне трансформаторе, индукторе снаге и намотаје магнетних компоненти.



За разлику од конвенционалних намотача са једним краком који одвајају намотавање рукава, намотавање и лепљење траке у више самосталних станица, ова машина за намотавање кућишта са двоструком руком довршава уметање рукава, намотавање са више жица, међуслојно лепљење изолационе траке и формирање траке са баријером у оквиру једног машинског циклуса, драстично смањује ручни пренос производа и драстично смањује ручни пренос производа.



Стандардно време циклуса достиже само **8 секунди по намотају** (у зависности од параметара процеса намотавања).
Подржава самосталан рад или модуларну линијску линијску комбинацију од 2 јединице, 4 јединице, 8 јединица или више, омогућавајући флексибилно проширење капацитета за производњу ниске мешавине велике количине, као и вишеваријантну производњу у малим серијама.



Доступне су више механичких варијанти: двокрака једнолинијска једноцевна цев, двокрака дволинијска двострука цев, двокрака тролинијска троцевна и двокрака четвороводна троцевна конфигурација са навојем да одговара различитим захтевима терминала трансформатора.

1. Двострука роботска рука синхронизована серво архитектура

Ова машина за намотавање кућишта са дуплом{0}}краком-чахуром- усваја **серво моторе са 12 комплета који покрећу двоструке роботске руке**, имплементирајући вишеосну координисану контролу кретања за операције увлачења рукава, увлачења навоја, распоређивања жице и лепљења траке.



- База машине за ливење високе прецизности елиминише резонанцију при ротацији вретена велике брзине од максималних 5000 обртаја у минути, избегавајући померање намотаја, погрешно поравнање и померање рукава који се често јављају на опреми за намотаје мале крутости.



- Синхронизована логика кретања решава механички конфликт између уметања омотача и усмеравања жице; може да обрађује до 6-жичног аутоматског распоређивања жица, формира савијање под правим углом за жичане терминале и реализује двожични завршетак са двоструким рукавима на почетном и крајњем крају калемова.



2. Универзални механизам за довод жице за фине и насукане проводнике

Заједничка структура за напајање дебеле и танке жице је имплементирана да покрије сложене типове проводника од минималне појединачне жице од 0,1 мм до **1200-жичне литц жице**. Ради за емајлирану жицу, жицу пресвучену свилом, жицу ФВ, жицу прекривену филмом и трослојну изоловану жицу.



- Специјални опциони модул подржава обраду ултра-фине жице од 0,06 мм × 600 жица.

- Компатибилан са вертикалним и хоризонталним типовима бобина, покрива већину стандардних спецификација бобине трансформатора са максималним спољним пречником бобине 85 мм и максималном дужином навлаке 125 мм.

- Конзистентна геометрија увлачења жице спречава гребање филма од емајла, истезање проводника или расипање жице током намотавања великом брзином.



3. Интегрисана станица за лепљење траком и формирање преграда

Две уграђене станице (станица за лепљење траке + станица за преградну траку) спајају међуслојну изолацију и формирање преградног зида у један радни ток, уместо накнадног ручног лепљења траком.



- Непрекидно обмотавање изолационом траком, наношење међуслојне траке и омотавање заштитном траком се могу програмирати.

- Машина обезбеђује вишеструко праћење грешака у реалном времену: аларм за пресавијену траку, аларм погрешног увлачења навлаке, аларм за прекид жице и аларм за недостатак траке. Ове заштите засноване на сензорима смањују стопу отпада узроковану дефектима изолационог слоја.

4. Наменски контролни систем машине за намотавање

ГРЕВИН наменски контролни систем машина за намотавање извршава логику целог процеса. Оператери конфигуришу параметре намотаја, секвенце траке, помаке положаја рукава и профиле покрета преко ХМИ екрана на додир.



- Сложене секвенце намотавања, укључујући намотавање са више жица у истом слоју, АББА сендвич намотавање, мушко-женско намотавање копче могу се програмирати или посебно развити према деловима узорка купца.

- Систем подржава складиштење рецепата за брзу промену производа, минимизирајући застоје између различитих модела трансформатора.



5. Модуларни надоградиви процесни модули

Механички оквир резервише интерфејсе за монтажу за опционе процесне модуле, тако да купци могу да прошире капацитет машине без куповине нове опреме:



Обмотавање жичаном траком (замена рукава), преклапање траке уназад, лепљење малих налепница, намотавање бакарном фолијом, увезивање крајева жице, црно-бела обрада двобојних рукава, стопало за везивање летеће жице, двоструки потпорни зид, станице за ласерске траке за три гумене траке изолована / умотана у филм жица, Нуомеи-папирни намотај без оквира.

Стандардна конфигурација

✅ Интегрисана станица за снимање + станица са траком са баријером, комплетно намотавање трансформатора у једном циклусу
✅ Аутоматско храњење рукавима и аутоматско позиционирање; није потребно ручно механичко подешавање за подешавање рукава
✅ Интуитивно програмирање ХМИ, чување и опозив рецепта за брзу промену производа
✅ Високо прецизна конструкција оквира од ливеног гвожђа за дугорочну стабилност при непрекидном раду
✅ Вишеканални алармни систем за квар траке, навлаке, прекида жице и недостатка материјала



Опциона / надоградива конфигурација

линијска веза за више машина, омотавање траком на крају жице уместо рукава, преклапање траке уназад, лепљење мале траке, намотавање бакарне фолије, везивање на крајевима жице, једнослојно вишежично намотавање, трожилно ко-намотавање унутар једног слоја, црна и жичана стопала двоструке позиције потпорног зида, двоструке позиције гуменог премаза, ласерски пилинг за вишеслојну изоловану жицу, намотавање Нуомеи-папира без оквира, АББА сендвич намотавање, мушко-женско намотавање копче.
Доступан је прилагођени развој процеса заснован на физичким узорцима купаца.



Техничке спецификације



Ставка	Спецификација
Број вретена	1
Максимална брзина	5000 РПМ
Максимални спољни пречник бобине	85ММ
Укупна дужина рукава	125ММ
Применљиви пречник жице	0,1--0,8 ММ
Контролни систем	ГРЕВИН наменски контролни систем машине за намотавање
Спецификације напајања	АЦ220В 50ХЗ
Спецификације за довод ваздуха	0.5--0.6
Димензије машине	1200(L)*1100(W)*1800(H)
Повер Ратинг	3000W
Тежина машине	450КГ
Серво мотор	12 ПЦС
Структура	2 роботске руке





Примена и компатибилност

Машина за намотавање кућишта са дуплим краком ГВД‑С22 је дизајнирана за произвођаче високофреквентних трансформатора, СМПС трансформатора, енергетских индуктора и магнетних компоненти. Испуњава производне захтеве за конвенционалне величине трансформатора, као и за софистициране процесе намотаја у више корака. Машина може да ради као самостална јединица или интегрисана у потпуно аутоматизоване производне линије.



Често постављана техничка питања

П1: Која је главна разлика између машине за намотавање кућишта са дуплим краком и обичног намотача бобина?

О: Обични намотачи завојница завршавају само намотавање жице. Двострука структура ове машине аутоматски реализује урезивање навоја, кућиште терминала, међуслојно лепљење траке и формирање зида баријере у линији, уклањајући вишеструке ручне операције накнадног намотавања.



П2: Може ли ова машина да поднесе литз жицу / вишеструку жицу?

О: Да. Подржава литз жицу до 1200 нити. Доступна је опциона наменска структура за ултра-фину жицу од 0,06 мм × 600 жица. Компатибилан са емајлираном жицом, жицом пресвученом свилом, ФИВ и 3-слојном изолованом жицом.



П3: Могу ли да повежем више машина ГВД‑С22 у једну производну линију?

О: Да. Модуларни механички и електрични интерфејси подржавају линијску комбинацију 2-јединице /4-јединице /8-јединице за масовну производњу.



П4: Да ли је подржан развој прилагођеног процеса намотавања?

О: Да. Можемо да развијемо специјалну логику за намотавање као што је АББА сендвич намотавање, Нуомеи-папирно намотавање без оквира према узорцима које нам даје купац.
